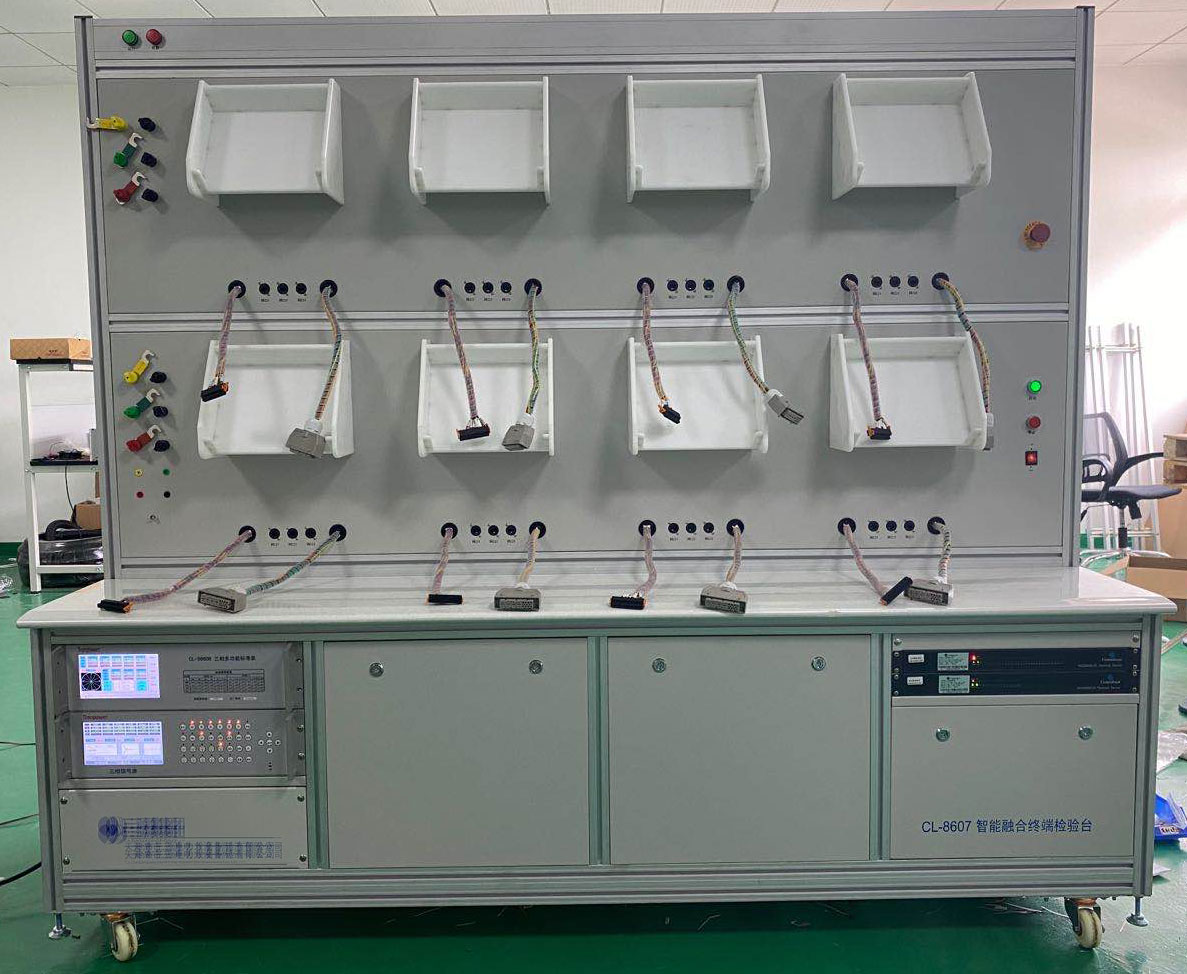

CL-8607 Three-phase TTU terminal test device
| | Hits：2336 AddTime：2023-08-14 13:58:32 | | | | Details： | |
装置技术参数
1. 一般使用条件
1.1 环境条件
使用环境温度： 23℃±1℃；使用环境湿度： 40%～60%R.Ｈ.；
1.2 电源
单相： AC220V±33V；频率： 50±2.5Hz
2. 技术指标
2.1 装置准确度等级： 0.05 级
2.2 输出电压：
量程： 3× 57.7V/100V/220V/380V；
调节范围： 0~120%
调节细度：优于 0.01%
输出稳定度：≤0.03%/3 分钟
输出失真度：≤0.5%
输出容量： 25VA/表位
负载特性：阻性、感性和容性
谐波输出： 2~21 次谐波，含量≤40%；
2.3 输出电流：
量程： 10mA、 0.1A、 0.25A、 1A、 2.5A、 5A、 10A、 25A、 50A、 100A
调节范围： 0~120%，最大输出电流： 20A /100A
调节细度：优于 0.01%
输出稳定度：≤0.05%/3 分钟
输出失真度：≤0.5%
最大输出容量： 4000VA
负载特性：阻性、感性
起动电流输出 1mA(最小)，准确度：≤5%
谐波输出：
2~21 次谐波，含量≤40%；
偶次谐波（波群控制）；
奇次谐波（可控硅波形）；
2.4 输出功率：
稳定度：≤0.05%/2 分钟，起动功率：准确度≤2%；
2. 5 输出相位：
调节范围： 0~359.99°，调节细度： 0.01°
2. 6 输出频率：
调节范围： 45~65Hz，调节细度：优于 0.01 Hz
2. 7 装置配置：
1) 每个表位提供 1 路独立 RS-485 通讯口；
2) 每个表位提供 1 路 RS-232 调试维护串口，提供 9 芯转网口转换线。
3) 每个表位提供 1 路以太网口；
4) 配有扫描枪设备，扫描条形码录入表号功能 | | 【Refresh】【Favorites】【Print】 【Close】 | | Previous：CL-6607 Three-phase LTU terminal test device Next：CL-3200 Concentrator terminal test device |
|
|
|
